Stalowy szkielet i przemyślane warstwy domu modułowego.
Ładna elewacja przyciąga uwagę, ale o trwałości domu decyduje to, czego zwykle nie widać. Dlatego pokazujemy stalowy szkielet, ochronę podłogi i warstwy przegród bez skrótów oraz marketingowych uproszczeń.
Nie przedstawiamy jednej warstwy jako odpowiedzi na wszystko. O komforcie i trwałości decyduje cały układ: konstrukcja, ochrona przed wilgocią, ograniczenie mostków cieplnych, wentylacja, poprawne połączenia oraz jakość montażu.
Konstrukcja stalowa
Stal cienkościenna ocynkowana
Ściany i część elementów nośnych powstają z profili stalowych wykonanych z wysoką dokładnością. Warstwa cynku chroni stal przed działaniem korozji, a sam materiał zachowuje geometrię niezależnie od sezonowych zmian wilgotności. Stal nie wysycha, nie pęcznieje i nie stanowi pożywki dla grzybów ani owadów.
Precyzja elementów ułatwia zachowanie prostych ścian, powtarzalnych połączeń oraz właściwego przygotowania otworów okiennych i drzwiowych. Trwałość nie wynika jednak wyłącznie z materiału. Profil musi zostać poprawnie zaprojektowany, połączony, odizolowany od wody i zabudowany zgodnie z dokumentacją.
Podwójna ochrona konstrukcji podłogi
Podwójne zabezpieczenie strefy najbliższej terenu
Konstrukcja podłogi jest spawana i zabezpieczana dwiema warstwami podkładu antykorozyjnego. Od spodu dokumentacja przewiduje również blachę ocynkowaną, która tworzy dodatkową barierę ochronną, między innymi przed gryzoniami.
Ta część domu wymaga szczególnej uwagi, ponieważ pracuje najbliżej podłoża i jest narażona na warunki związane z transportem, montażem oraz eksploatacją. Dlatego forma posadowienia, wentylacja przestrzeni pod budynkiem i sposób odprowadzania wody muszą zostać dopasowane do działki.

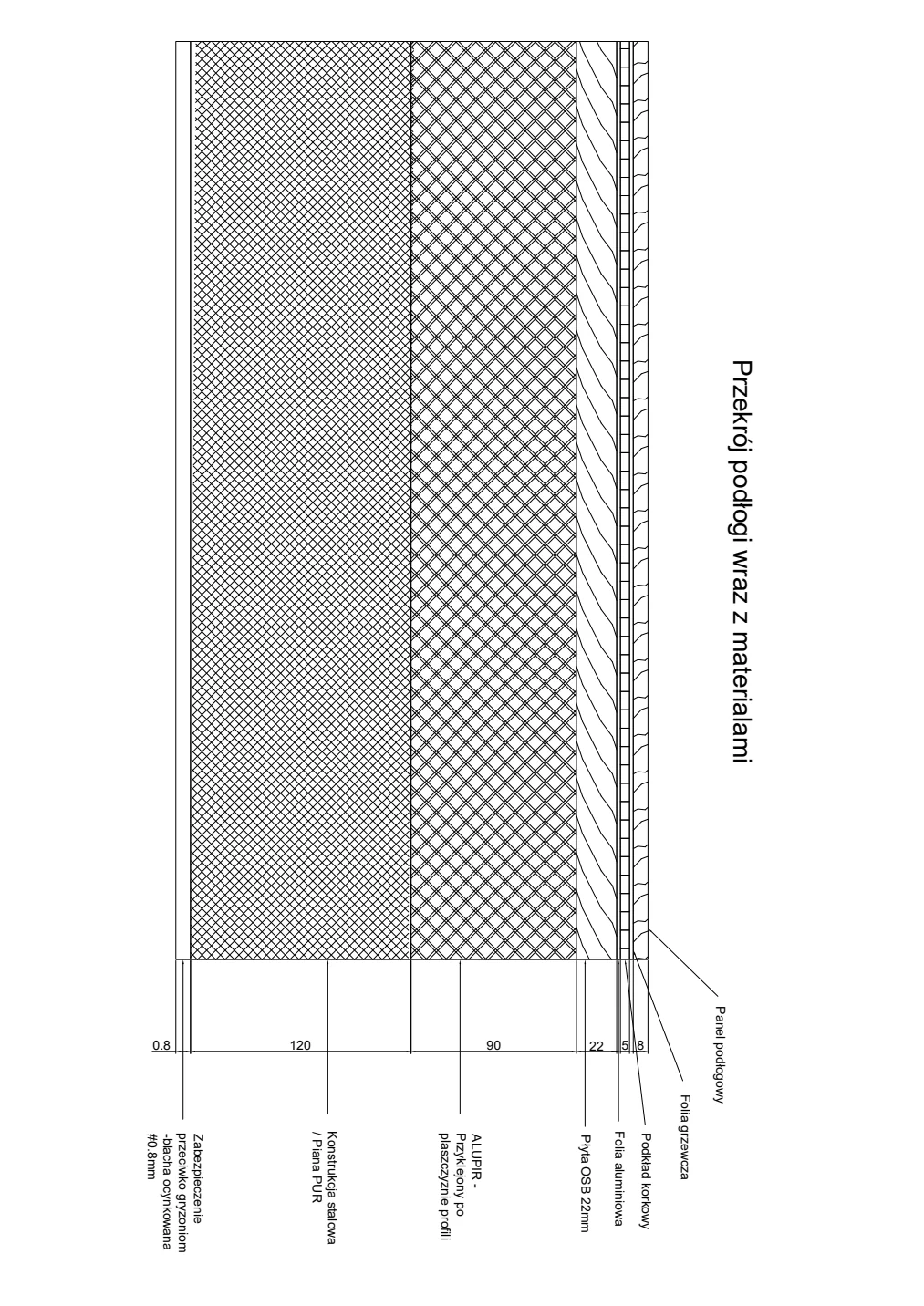

Przekrój podłogi
Warstwy od spodu do wnętrza
Dokumentacja przekrojowa pokazuje układ obejmujący blachę ocynkowaną, stalową konstrukcję wypełnioną izolacją, płytę Alu-PIR, płytę OSB, folię aluminiową, podkład korkowy, folię grzewczą oraz warstwę wykończeniową podłogi.
Wskazane w materiale grubości obejmują między innymi konstrukcję stalową o wysokości 120 mm, płytę Alu-PIR 90 mm, płytę OSB 22 mm, podkład korkowy 5 mm i panel podłogowy 8 mm. Ostateczny układ zależy od standardu i musi zostać potwierdzony w specyfikacji konkretnego domu.

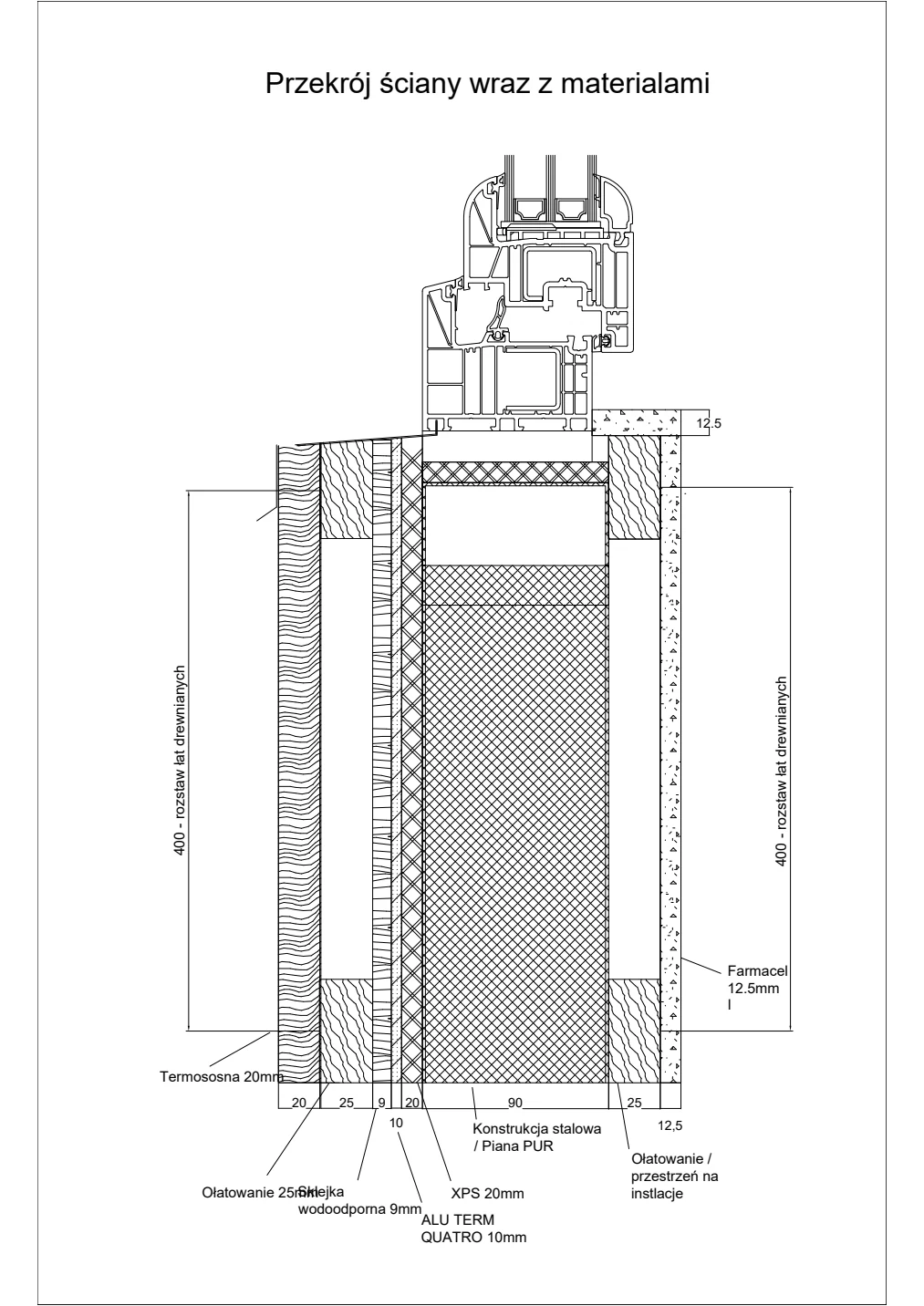

Przekrój ściany zewnętrznej
Ochrona, izolacja i wentylowana elewacja
Od strony wnętrza dokumentacja przewiduje płytę Fermacell, przestrzeń instalacyjną na łatach, warstwę paroizolacyjną, profil stalowy wypełniony pianą PUR, płytę XPS, membranę refleksyjną, sklejkę wodoodporną, ruszt wentylacyjny oraz elewację, na przykład z termososny.
Przestrzeń instalacyjna ogranicza potrzebę naruszania głównych warstw ściany podczas prowadzenia przewodów. Zewnętrzny ruszt tworzy szczelinę wentylacyjną, która pomaga bezpiecznie odprowadzać wilgoć spod elewacji.

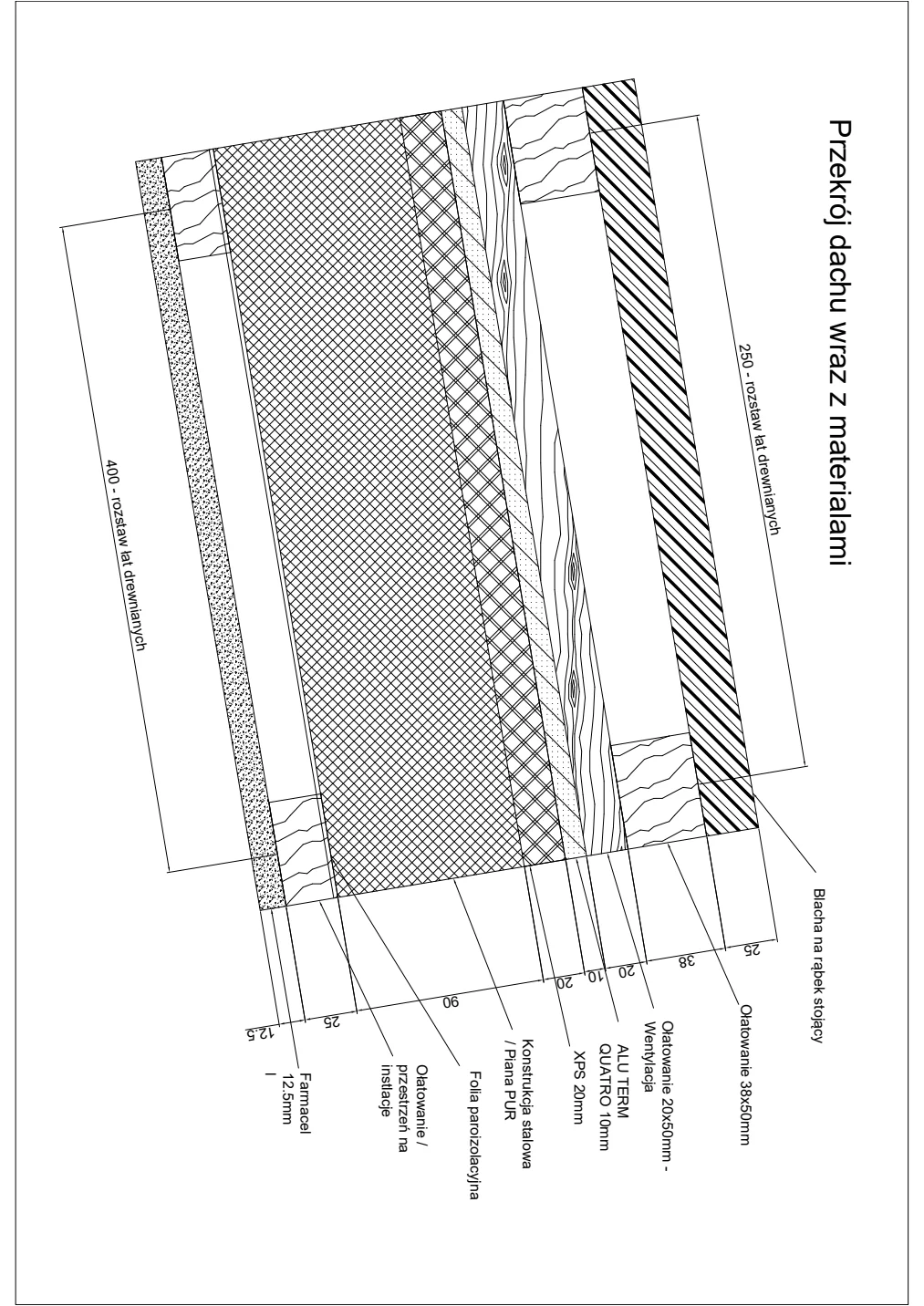

Przekrój dachu
Dach z kontrolowanym odprowadzeniem wilgoci
Układ dachu obejmuje wewnętrzną płytę Fermacell, przestrzeń instalacyjną, paroizolację, konstrukcję stalową wypełnioną izolacją, XPS, membranę Alu-Therm Quatro, ruszty wentylacyjne i pokrycie z blachy na rąbek.
Szczelność dachu, poprawne wykonanie obróbek i działająca wentylacja są równie ważne jak sama grubość izolacji. Każdy przepust instalacyjny powinien być zaplanowany przed produkcją.

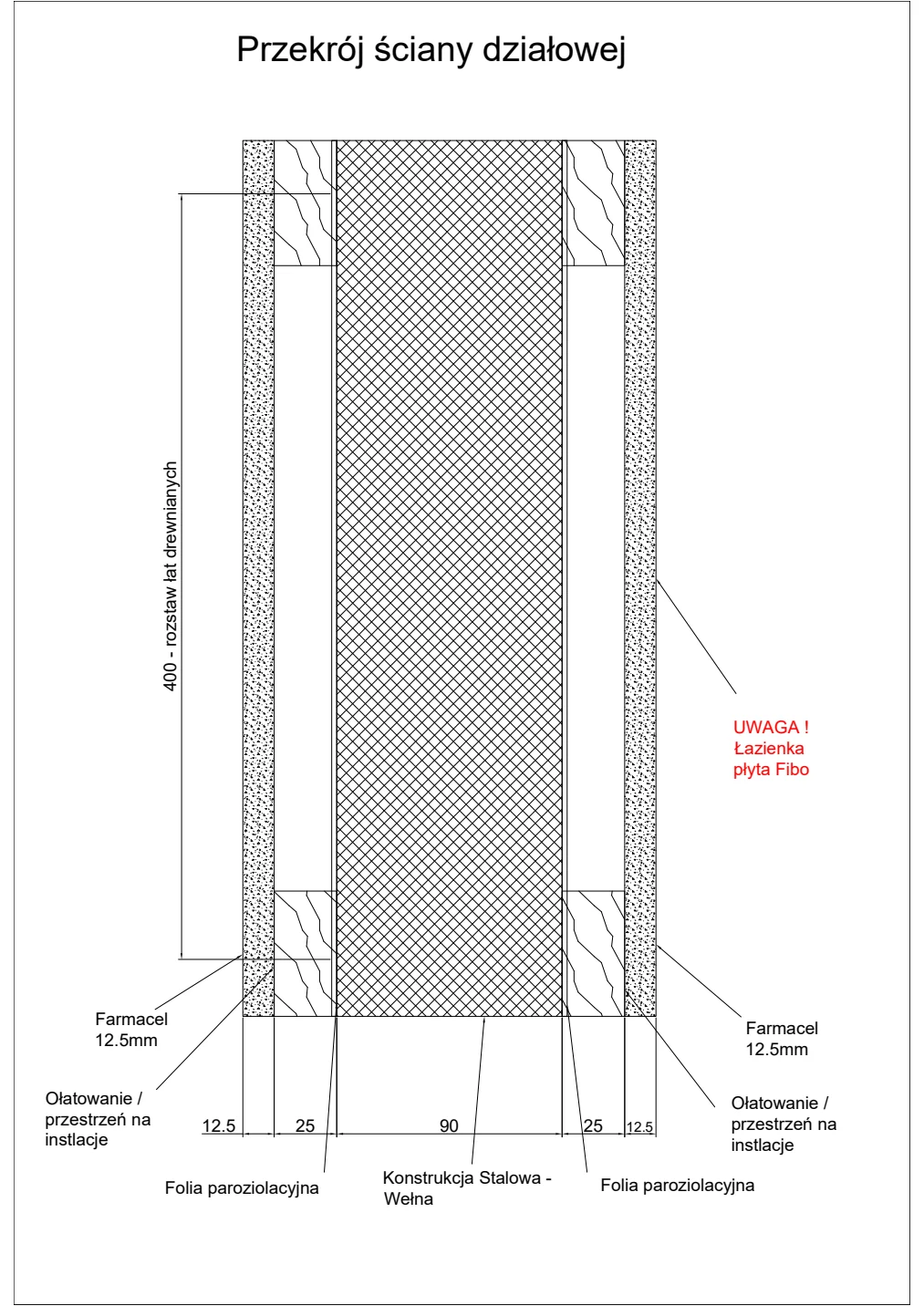

Ściany działowe
Miejsce na instalacje i poprawę komfortu akustycznego
Ściany działowe wykorzystują stalową konstrukcję z wypełnieniem z wełny, obudowę z płyt Fermacell i przestrzenie umożliwiające prowadzenie instalacji. W łazience stosowane są rozwiązania dostosowane do stref mokrych, zgodnie ze specyfikacją wykończenia.
Efektywność potwierdzona obliczeniami
Przegrody i instalacje, które ograniczają straty energii
Co pokazuje świadectwo konkretnego budynku modułowego?
Dla analizowanego domu o powierzchni 64,57 m² świadectwo wykazało EP 47,72 kWh/(m²·rok), EK 71,36 kWh/(m²·rok) oraz 34,15% udziału OZE w rocznym zapotrzebowaniu na energię końcową. Wartość EP jest wyraźnie niższa od wskazanego w dokumencie wymagania 72,77 kWh/(m²·rok).
Na wynik pracuje cały układ budynku: współczynnik U ściany zewnętrznej i stropodachu wyniósł 0,10 W/(m²K), a podłogi 0,11 W/(m²K). Zastosowano także wentylację mechaniczną nawiewno-wywiewną z rekuperatorami ściennymi oraz rozwiązania wykorzystujące energię słoneczną.
Przewaga dla inwestora i mieszkańca
Niskie straty przez przegrody, możliwość integracji z fotowoltaiką, magazynem energii i inteligentnym zarządzaniem pomagają ograniczać zapotrzebowanie na energię z sieci, stabilizować komfort i lepiej kontrolować koszty eksploatacji. Konfigurację dobieramy do modelu, działki oraz sposobu użytkowania domu.
Ważne: wartości pochodzą ze świadectwa jednego zrealizowanego budynku i potwierdzają możliwości tej technologii. Parametry każdego modelu i wariantu wyposażenia wymagają odrębnych obliczeń energetycznych.
Efektywność energetyczna
Wskaźnik EP potwierdzony dla konkretnego budynku
W analizowanym budynku modułowym wskaźnik rocznego zapotrzebowania na nieodnawialną energię pierwotną wynosi EP 47,72 kWh/(m²·rok). Wartość jest niższa od wymagania 72,77 kWh/(m²·rok) wskazanego w tym samym świadectwie.
Wykres i parametry dotyczą konkretnego budynku o powierzchni 64,57 m², jego przegród oraz instalacji. Pokazują potencjał dobrze zaprojektowanego układu, ale nie stanowią obietnicy identycznego wyniku dla każdego modelu, standardu, działki i sposobu użytkowania.
Następny krok
Sprawdźmy model, działkę i zakres przygotowania
Masz wybrany model albo dopiero porównujesz możliwości? Opisz lokalizację, planowane zastosowanie i oczekiwany standard. Odpowiadamy w ciągu 24 godzin w dni robocze.
FAQ
Najczęstsze pytania
Czy stal może korodować?
Każda stal wymaga ochrony przed długotrwałym działaniem wilgoci. Dlatego stosuje się stal ocynkowaną, dodatkowe zabezpieczenie konstrukcji podłogi oraz rozwiązania ograniczające kontakt z wodą. Trwałość zależy również od poprawnego montażu i eksploatacji.
Czy stalowa konstrukcja tworzy mostki cieplne?
Metal dobrze przewodzi ciepło, dlatego przegroda musi zostać zaprojektowana jako cały układ z izolacją i warstwami ograniczającymi mostki. Ocenia się gotową przegrodę, nie sam profil.
Czy dom wymaga klasycznej płyty fundamentowej?
Nie zawsze. Sposób posadowienia dobiera się do projektu, gruntu i lokalnych warunków. Brak klasycznej płyty nie oznacza braku fundamentu ani przygotowania podłoża.
